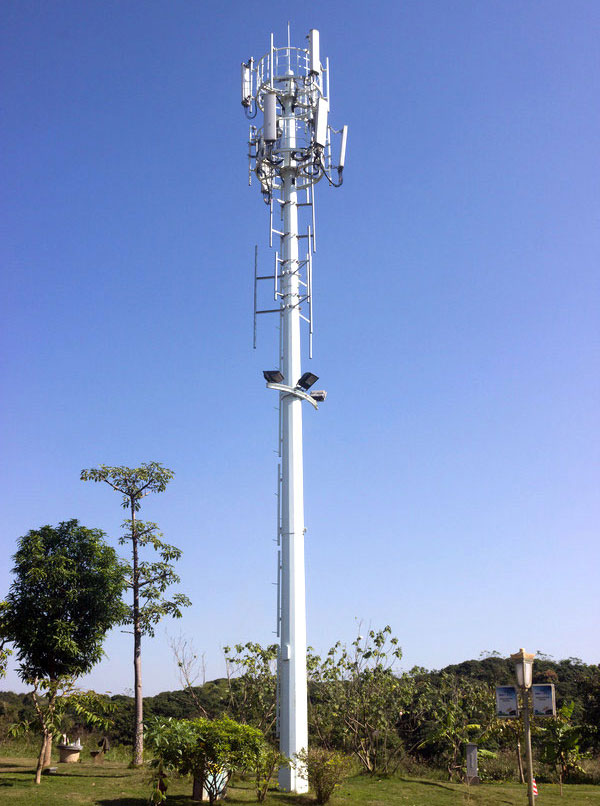

单管塔

基本信息

中文名称 用途 抗震 材料类型
单管塔 通信用单管塔 8级 钢管, 钢板、槽钢、圆钢


产品简介

单管塔为单管式,塔身可分为2~5段,采用插接或法兰两种连接方式,塔身截面为圆形或多边形,塔身主管整体呈锥形,下大上小。单管塔还分为内爬和外爬两种,其塔身上都设有爬钉便于上、下塔操作。外形简捷美观 外形采用正圆锥造形,搭载一层以上的圆形平台,与塔体相互映衬,环境友好。 对风荷载的计算是优于其它形状, 馈线内走耐用,避免风吹、雨淋、日晒等自然环境因素的影响,大大提高了馈线的使用寿命。 法兰连接塔体稳定性好,安装方便,并能适应多种野外较复杂场地的安装。计符合了当代人对品质的追求。

适应场所

单管塔适用城市市区和市郊、居民小区、高校、商业区、景区、工业园区、铁路沿线等区域应用较多。

产品优点

  • 体型简洁、美观大方,环境友好;
  • 抗风性能强,高可抗12级风,
  • 抗震性能强,最高可抗8级地震,占地面积小,
  • 维护方便,施工机械化,缩短工期;
  • 风荷载体型系数小,受力性能好;
  • 可挂载多副天线和微波传输设备;
  • 馈线内置,提高寿命;

主要参数

设计标准:《建筑结构可靠度统一设计标准》(GB50068-2001)、《建筑结构荷载规范》(GB5009-2012)、《建筑结构荷载规范》(GB5009-2012)、《钢结构设计规范》(GB50017-2003)、《钢结构单管通信技术规程》(CECS236:2008)、《移动通信工程钢塔桅结构设计规范》(YD/T5131-2005)、ANSI/TIA-222-G等
设计风速:120 Km/h ,150 Km/h, 180Km/h
适用风压: ≤0.65KN/M²
镀锌要求: 热镀锌
抗 震: 8 度
工作温度: - 40°C ~ + 70°C
适用高度:≤50米(可根据客户需求调整)
使用寿命:30年

典型客户

华为缅甸KSGM项目
