钢管塔

基本信息

中文名称 电力钢管塔 抗震 8.0级
用途 输电线路用 材质 钢板

产品简介

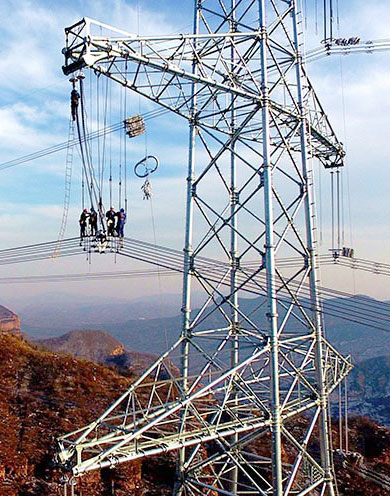

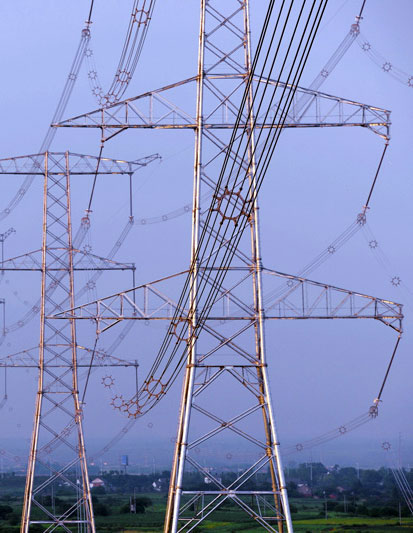

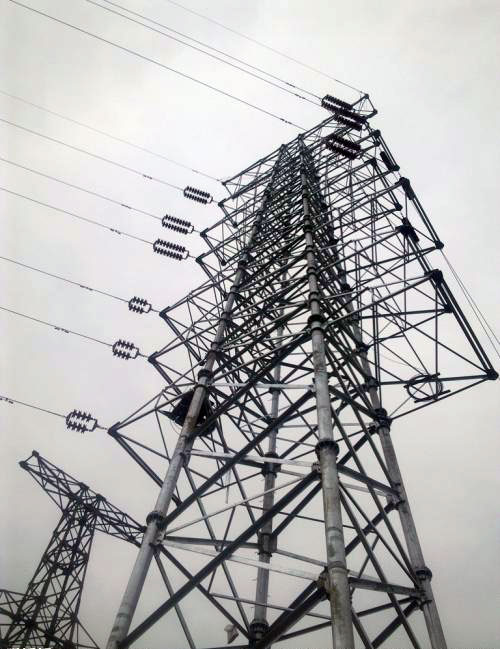

主要部件用钢管,其它部件用钢管或型钢等组成的格构式塔架。根据用途不同,可分为直线杆、转角杆、耐张杆、终端塔等形式,结构上可分为上字型、干字型、正伞型和倒伞型,电塔多建设在野外的发电厂、配电站附近,它是电力部门的重要设施,能架空电线并起保护和支撑的作用。电力铁塔的设计、制造、安装、维护及质量检测是现代电力系统运行与发展的重要保障。具有塔身风压系数小、回转半径大、承载能力强等特点。

适应场所

非居民区、泥沼、平地、丘陵、山地或高大山地。

产品优点

  • 钢管式结构,塔体刚度较好;
  • 可承载导线大,输送容量大;
  • 风荷载系数小,荷载能力强;
  • 结构简单,受力清晰、外形美观;
  • 结构延性好,抗过载能力强,安全性能佳;
  • 运行安全可靠,维护工作量小;

主要参数

设计依据:《110kV~750kV架空输电线路设计技术规范》(GB50545-2010)、《架空送电线路杆塔设计技术规定》(DL/5154-2002)、《钢结构设计规范》(GB 50017-2003)、《钢结构设计规范》(GB50017-2003) 、《钢结构焊接规范》(GB50661-2011)、《架空送电线路钢管塔设计技术规定》(DL/T5254-2010)等
设计风速:25M/S-35M/S
抗 震:8 度
裹 冰:无冰、5MM、10MM、15MM
高 度:可根据客户需求调整
适宜温度:-20℃-+40℃
防腐处理:热镀锌
使用寿命:50年

典型客户

国家电网公司、南方电网公司
