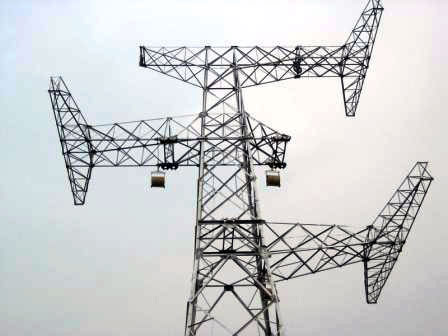

换位塔

基本信息

中文名称 电力角钢塔 抗震 8.0级
用途 输电线路用 材质 钢板、角钢

产品简介

换位塔用于线路较长,转角角度较大而点位较多,为了限制电力系统中的不对称电流和电压,需要变换导线的相序(相位)。处于导线相序变换位置处的铁塔称为换位塔,这种塔 在110KV以下的中小线路中一般不设立。只有在220KV及其以上的大线路中才设立,但基数并不多,换位方式有单塔换位和双塔换位,500KV线路一般是用一个主塔和两个付塔配合实现换位的。

适应场所

非居民区、泥沼、平地、丘陵、山地或高大山地。

产品优点

  • 采用角钢桁架式结构,塔体刚度较好;
  • 风荷载系数小;
  • 基础形式简单,占地少;
  • 使用螺栓连接,安装便捷;
  • 结构简单,加工制造方便;

主要参数

设计依据:《±800kV直流架空线路设计规范》(GB50790-2013)《钢结构设计规范》(GB 50017-2003)、《66kV及以下架空电力线路设计规范》(GB50061-2010)、《建筑结构荷载规范》(GB50009) 、《110kV~750kV架空输电线路设计技术规范》(GB50545-2010)、《混凝土结构设计规范》(GB50010-2002)、《架空送电线路基础设计技术规定》(DL/T5219-2005)等
设计风速:27M/S-43M/S
抗 震:8 度
裹 冰:无冰、10MM、15MM、20MM、30MM
高 度:可根据客户需求调整
适宜温度:-20℃-+40℃
防腐处理:热镀锌
使用寿命:50年

典型客户

国家电网公司、南方电网公司
