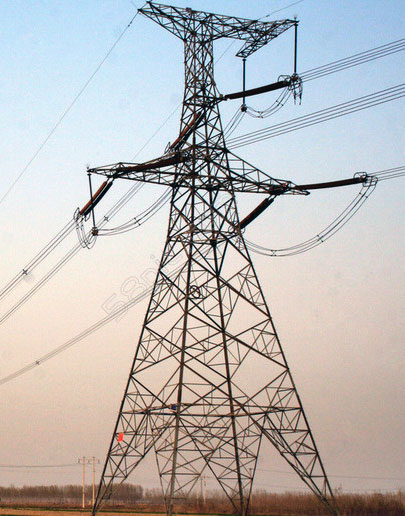

耐张塔

基本信息

中文名称 电力角钢塔 抗震 8.0级
用途 输电线路用 材质 钢板、角钢

产品简介

耐张塔是承力塔的一种,该塔在线路中把整个较长的直线段分成若干个小的直线段,起着锚固直线段中塔上导、地线的作用,可以限制线路在本塔前后区段安装和检修紧线的不平衡张力和线路事故断线的影响范围。这种塔的塔身坡度较大,整体高度较矮,部件材料规格较大,节点螺栓用量较多,单塔比直线塔重,绝缘子串呈下斜式,接近水平而不是水平,这种塔在线路中用量较少。

适应场所

非居民区、泥沼、平地、丘陵、山地或高大山地。

产品优点

  • 采用角钢桁架式结构,塔体刚度较好;
  • 塔体坡度大,高度矮;
  • 部件材料规格大,整体受力好;
  • 使用螺栓连接,安装便捷;

主要参数

设计依据:《钢结构设计规范》(GB 50017-2003)、《66kV及以下架空电力线路设计规范》(GB50061-2010)、《建筑结构荷载规范》(GB50009) 、《110kV~750kV架空输电线路设计技术规范》(GB50545-2010)、《混凝土结构设计规范》(GB50010-2002)、《架空送电线路基础设计技术规定》(DL/T5219-2005)等
设计风速:23.5M/S-39M/S
抗 震:8 度
裹 冰:无冰、10MM、15MM、20MM、30MM
高 度:可根据客户需求调整
适宜温度:-20℃-+40℃
防腐处理:热镀锌
使用寿命:50年

典型客户

国家电网公司、南方电网公司
