直线塔

基本信息

中文名称 电力角钢塔 抗震 8.0级
用途 输电线路用 材质 钢板、角钢

产品简介

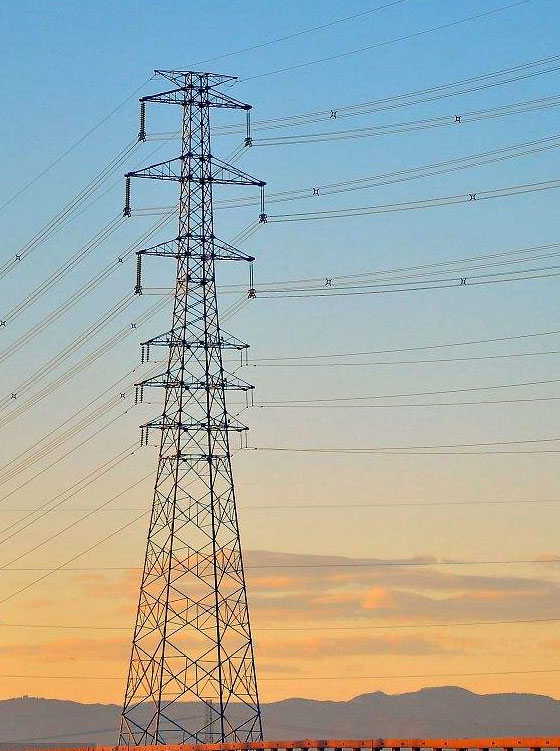

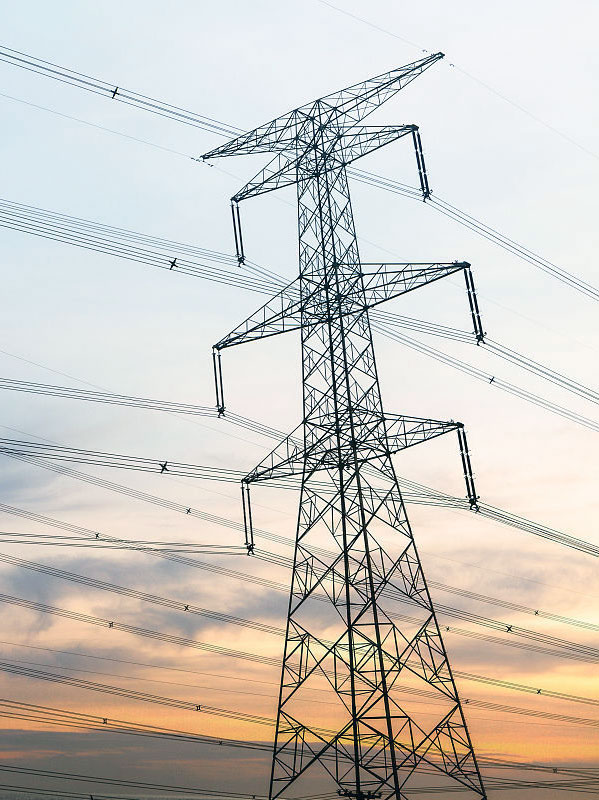

直线塔是输电线路最常用的一种塔型,也叫过线塔。在输电线路中直线塔一般用来承受导线的重力,即垂直荷载,受力结构相对简单,承受载荷相对较小,结构上主要以上字型、干字型为主,高电压等级铁塔以猫头、酒杯、羊角为主。铁塔普遍呈梯形,为钢架结构,材料一般使用Q235Q345Q420三种,杆件间连接采用粗制螺栓,靠螺栓受剪力连接,整个塔由角钢、连接钢板和螺栓组成。

适应场所

非居民区、泥沼、平地、丘陵、山地或高大山地。

产品优点

  • 采用角钢桁架式结构,塔体刚度较好;
  • 塔身受力小,塔重轻,造价低;
  • 塔身坡度小,基础根开小,减少征地成本;
  • 基础形式简单,占地少;
  • 使用螺栓连接,安装便捷;
  • 结构简单,加工制造方便;

主要参数

设计依据:《钢结构设计规范》(GB 50017-2003)、《66kV及以下架空电力线路设计规范》(GB50061-2010)、《建筑结构荷载规范》(GB50009) 、《110kV750kV架空输电线路设计技术规范》(GB50545-2010)、《混凝土结构设计规范》(GB50010-2002)、《架空送电线路基础设计技术规定》(DL/T5219-2005)等
设计风速:25M/S-35M/S
抗    震:8 度
裹    冰:无冰、10MM、15MM、20MM、30MM
高    度:可根据客户需求调整
适宜温度:-20℃-+40℃
防腐处理:热镀锌
使用寿命:50年

典型客户

国家电网公司、南方电网公司
