终端塔
基本信息
中文名称 | 电力角钢塔 | 抗震 | 8.0级 |
用途 | 输电线路用 | 材质 | 钢板、角钢 |
产品简介

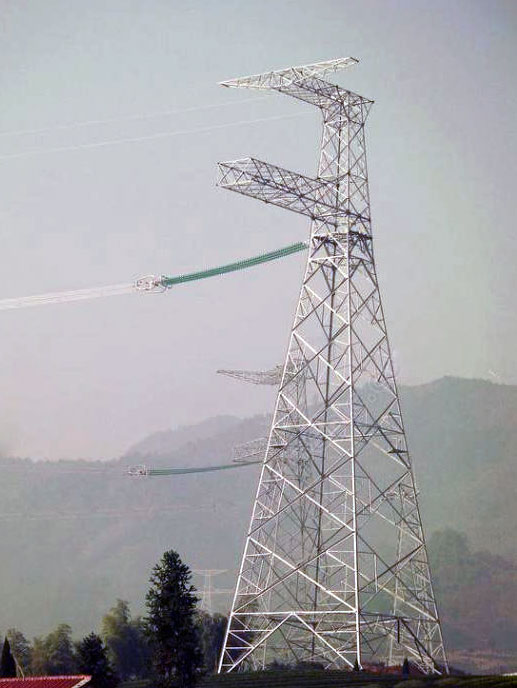

终端塔也是承力塔的一种,终端塔设立在线路在起、止端点处。它除了具有与耐张塔、转角塔相同的特点和作用外,还有比耐张塔、转角塔多了一个顺线路方向线路侧的单向永久性张力。在整条线路中占比较少。
适应场所
非居民区、泥沼、平地、丘陵、山地或高大山地。
产品优点
- 设计荷载大,可承受较大荷载;
- 基础承受加大弯矩,一般采用桩基础;
- 使用螺栓连接,安装便捷;
- 材料规格和等级较高;
主要参数
设计依据:《钢结构设计规范》(GB 50017-2003)、《66kV及以下架空电力线路设计规范》(GB50061-2010)、《建筑结构荷载规范》(GB50009) 、《110kV~750kV架空输电线路设计技术规范》(GB50545-2010)、《混凝土结构设计规范》(GB50010-2002)、《架空送电线路基础设计技术规定》(DL/T5219-2005)等
设计风速:23.5M/S-39M/S
抗 震:8 度
裹 冰:无冰、10MM、15MM、20MM、30MM
高 度:可根据客户需求调整
适宜温度:-20℃-+40℃
防腐处理:热镀锌
使用寿命:50年
典型客户
国家电网公司、南方电网公司
