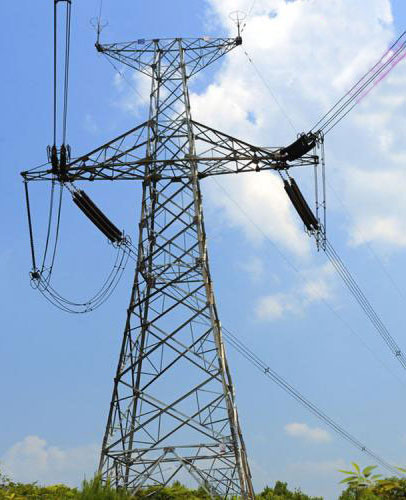

转角塔

基本信息

中文名称 电力角钢塔 抗震 8.0级
用途 输电线路用 材质 钢板、角钢

产品简介

转角塔主要用于变换线路走向用。因转角塔内外侧受力不同,一般采用不对称设计,在输电线路中转角塔除承受导线的重力外,还要承受来自线路方向的拉力。材料规格、等级要高于直线塔,转角塔以干字型为主。材料一般使用Q235、Q345和Q420三种,杆件间连接采用粗制螺栓,靠螺栓受剪力连接,整个塔由角钢、连接钢板和螺栓组成。

适应场所

非居民区、泥沼、平地、丘陵、山地或高大山地。

产品优点
  • 材料规格和等级较高,塔体刚度较好;
  • 设计荷载大,可承受较大荷载;
  • 使用螺栓连接,安装便捷;
  • 适用性强,可根据线路设计单回路、双回路、四回路;
  • 结构简单,加工制造方便;

主要参数

设计依据:《钢结构设计规范》(GB 50017-2003)、《66kV及以下架空电力线路设计规范》(GB50061-2010)、《建筑结构荷载规范》(GB50009) 、《110kV~750kV架空输电线路设计技术规范》(GB50545-2010)、《混凝土结构设计规范》(GB50010-2002)、《架空送电线路基础设计技术规定》(DL/T5219-2005)等
设计风速:23.5M/S-39M/S
抗    震:8 度
裹    冰:无冰、10MM、15MM、20MM、30MM
高    度:可根据客户需求调整
适宜温度:-20℃-+40℃
防腐处理:热镀锌
使用寿命:50年

典型客户

国家电网公司、南方电网公司
