变电站架构

基本信息

中文名称 用途 抗震 材质
变电站架构 变电站架线支架、支柱 8.0级 钢板、角钢、钢管

产品简介

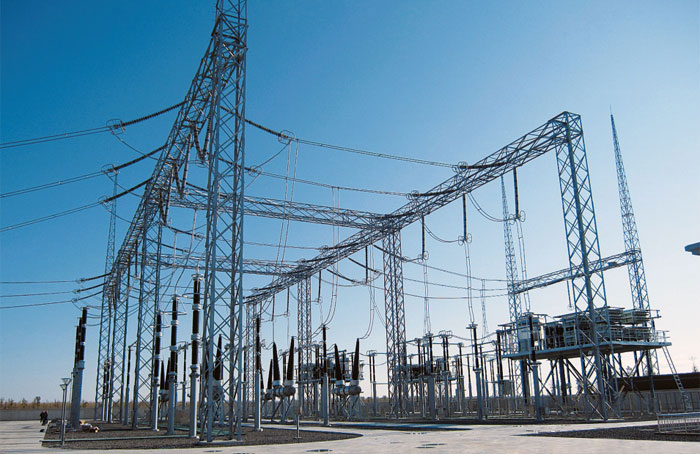

变电架构是变电所、变电站等室外导线、设备的主要支持结构的统称。它是根据变电所的电压等级、规模、设备布置、施工运行条件以及当地的气候条件来确定的。根据电气的性质,不同的电压等级,要求导线之间、导线对地、导线对构筑物要求保持一定的距离,按用途可分为进线架、母线架、中央门型架、转角架、变压器组合架、设备支柱等形式。

适应场所

用于城市或城市近郊变电站(所)。

产品优点

  • 采用角钢或钢管桁架式结构,塔体刚度较好;
  • 风荷载系数小,荷载能力强;
  • 基础形式简单,占地少;
  • 使用螺栓连接,安装便捷;
  • 结构简单,造型简洁、美观加工制造方便;

主要参数

设计依据:《钢结构设计规范》、《变电站建筑结构设计技术规范》、《220~750kV变电站设计技术规程》、《变电架构设计手册》、《750kV变电所构支架制作安装及验收规范》《架空送电线路杆塔结构设计技术规范》等
设计风速:10M/S-34M/S
抗 震:8 度
裹 冰:无冰、10MM、15MM
高 度:可根据客户需求调整
适宜温度:-25℃-+45℃
防腐处理:热镀锌
使用寿命:50年

典型客户

国家电网公司、南方电网公司
